انواع پروانه فن برج خنک کننده (Cooling Tower Fan Blade) مجموعه ای از تیغه ها با جنس ها و طراحی های مختلف میباشند که با ایجاد جریان هوای مؤثر نقش اصلی را در فرآیند خنک سازی آب ایفا میکنند. پروانه فن برج خنک کننده یکی از اصلی ترین اجزای کولینگ تاور است. ایجاد و هدایت جریان هوا بر عهده پروانه فن میباشد. در واقع پروانه فن موتور محرک فرآیند خنک سازی به حساب می آید. در برج خنک کننده هوا باید به شکل پیوسته از میان آب در حال ریزش عبور کند. اینگونه بخشی از آب تبخیر شده و دمای باقی مانده کاهش مییابد. این کار بدون وجود پروانه فن تقریباً ممکن نیست. پروانه فن با چرخش خود اختلاف فشار ایجاد کرده و هوا را از مسیر موردنظر عبور میدهد. طراحی آیرودینامیک، بالانس دقیق و قطر صحیح پروانه فن تأثیر مستقیم بر راندمان، مصرف انرژی، میزان صدا و عمر برج خنک کننده دارد. پس انتخاب درست نوع پروانه فن و کیفیت آن یکی از کلیدی ترین موارد در عملکرد پایدار و بهینه کولینگ تاور میباشد.
چگونه نوع پروانه بر مصرف انرژی برج خنک کننده اثر میگذارد؟
نوع پروانه فن مستقیماً بر مصرف انرژی برج خنک کننده تأثیر گذارست. زیرا طراحی تیغه ها، متریال پروانه فن و میزان بالانس آن تعیین کننده حجم هوای عبوری و مقدار نیروی لازم برای چرخش فن است. پروانه هایی با طراحی آیرودینامیک مناسب مانند مدل های ایرفویل یا کامپوزیتی هوا را با مقاومت پایین جابجا میکنند. همین موضوع باعث مصرف توان کمتر الکتروموتور برج خنک کننده خواهد شد. در مقابل، پروانه فن سنگینتر یا با طراحی قدیمیتر بار بیشتری به موتور وارد میکند. عدم بالانس مناسب یا انتخاب قطر و زاویه پره نامتناسب نیز لرزش، فشار اضافه و اتلاف انرژی ایجاد خواهد کرد. بنابراین انتخاب نوع پروانه فن مناسب و بهینه سازی طراحی آن تأثیر چشمگیری در کاهش مصرف انرژی و افزایش راندمان کلی برج خنک کننده دارد.
آشنایی با انواع پروانه فن برج خنک کننده
الف) پروانه فن فایبرگلاس (FRP):
یکی از پرکاربردترین مدل های پروانه فن برج خنک کننده مدل فایبرگلاس یا FRP میباشد. به علت وزن کم، مقاومت بالا در برابر رطوبت و خوردگی، عمر طولانی و راندمان مناسب بهترین گزینه است. طراحی آیرودینامیک تیغه ها در پروانه فن فایبرگلاس باعث افزایش حجم هوا و کاهش مصرف انرژی میشود. پس در صنایع بزرگ، پتروشیمی و نیروگاه ها بسیار مورد استفاده قرار میگیرد.
ب) پروانه های پلاستیکی (PP یا ABS):
عمدتاً پروانه فن پلاستیکی گزینه ای سبک، ارزان و مناسب برای برج خنک کننده کوچک و پکیجی هستند. به دلیل هزینه کمتر و نصب آسان در سیستم های تهویه مطبوع و ظرفیت های پایین کاربرد زیادی دارند. اما دوام و مقاومت حرارتی آن ها نسبت به مدل های FRP یا آلومینیومی کمتر میباشد.
پ) پروانه فن آلومینیوم:
اصولاً پروانه فن آلومینیومی بخاطر استحکام مناسب، وزن قابل قبول و قیمت اقتصادی انتخابی مناسب برای برج خنک کننده کوچک تا متوسط هستند. پروانه های آلومینیومی در دورهای بالاتر کار میکنند. پروانه فن آلومینیومی همچنین در محیط هایی با شرایط عمومی کاربرد فراوانی دارند. هرچند مقاومتشان در برابر خوردگی و رطوبت کمتر از مدل های فایبرگلاس هست.
ت) پروانه فن فولادی یا استیل:
پروانه فن فولادی یا استیل بسیار مستحکم اند. توان تحمل شرایط سخت، دماهای بالا و فشار زیاد را دارند. معمولاً پروانه فن فولادی به دلیل وزن زیاد و مصرف انرژی بالاتر برای کاربردهای خاص صنعتی استفاده میشوند. مقاومت در برابر ضربه و تنش از ویژگی های اصلی این مدل هاست.
ث) پروانه فن کامپوزیتی و ایرفویل:
این پروانه فن با مواد کامپوزیتی پیشرفته و طراحی آیرودینامیک ایرفویل بیشترین راندمان و کمترین مصرف انرژی را در بین مدل های موجود ارائه میدهد. وزن بسیار کم، صدای پایین، بالانس دقیق و عمر طولانی از مزایای پروانه فن کامپوزیتی است. اصولاً در برج های خنک کننده بزرگ و مدرن به کار گرفته میشوند.
بررسی ساختار و عملکرد پروانه فن های کولینگ تاور

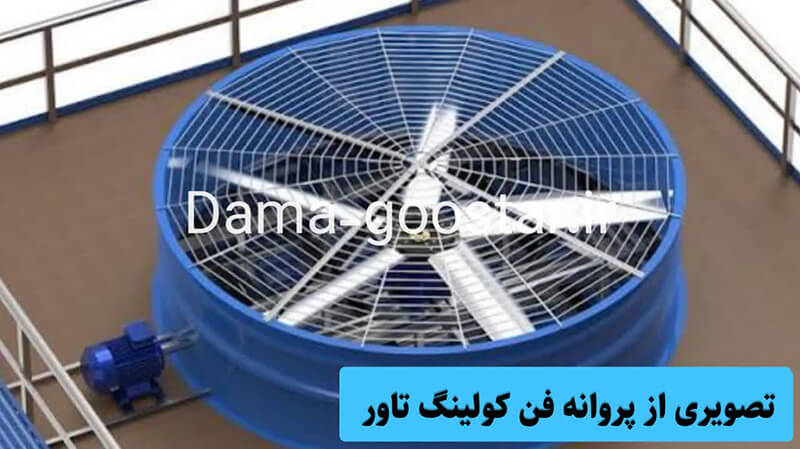

پروانه فن برج خنک کاری از چند بخش اصلی تشکیل میشوند. بخش های مذکور با همکاری یکدیگر جریان هوای لازم برای خنک سازی آب را ایجاد میکنند. عموماً ساختار پروانه ها شامل هاب مرکزی، تیغه ها یا پره ها و سیستم اتصال به شفت یا گیربکس میباشد. هاب مرکزی محل اتصال پره ها و انتقال نیروی چرخش از موتور یا گیربکس به پروانه فن است. در حالی که تیغه ها با طراحی آیرودینامیک خود هوا را به حرکت درآورده و از داخل برج خنک کننده عبور میدهند. با چرخش در سرعت مشخص اختلاف فشار ایجاد کرده و حجم زیادی از هوا از بین پکینگ و جریان آب عبور میکند. عبور هوا باعث تبخیر بخشی از آب و در نتیجه کاهش دمای آن میشود. عواملی مثل زاویه پره ها، قطر پروانه، تعداد تیغه ها و جنس آن ها تأثیر مستقیم بر میزان هوادهی، مصرف انرژی، سطح صدا و راندمان کلی کولینگ تاور دارند. پس طراحی دقیق و بالانس مناسب پروانه در عملکرد پایدار برج خنک کننده بسیار مهم اند.
تفاوت های کلیدی بین مدل های مختلف پروانه فن
عمدتاً تفاوت های کلیدی بین مدل های مختلف به جنس، طراحی آیرودینامیک، وزن، مقاومت محیطی و سطح راندمان پروانه فن مربوط میشود. پروانه فن فایبرگلاس به موجب وزن کم، مقاومت بالا و راندمان مناسب برای برج خنک کننده صنعتی رایج اند. در صورتی که مدل های آلومینیومی با استحکام بالا برای برج های خنک کننده کوچک تا متوسط مناسب هستند. پروانه های پلاستیکی سبک و ارزان بوده اما برای ظرفیت های پایین کاربرد دارند. حتی دوام کمتری نسبت به مدل های دیگر دارند. پروانه فن فولادی بسیار مقاوم اما سنگین و پرمصرف اند و بیشتر در شرایط خاص استفاده میشوند. در مقابل، پروانه های کامپوزیتی و ایرفویل با طراحی آیرودینامیک پیشرفته بیشترین راندمان و کمترین مصرف انرژی را ارائه میدهند. هر مدل بسته به نیاز سیستم، شرایط محیطی، ظرفیت کولینگ تاور و سطح بازدهی مورد انتظار انتخاب میشود. همین تفاوت ها کارایی واقعی پروانه فن برج خنک کننده را تعیین میکند.
عوامل مؤثر بر طول عمر و استهلاک پروانه فن
طول عمر پروانه فن به عواملی مانند جنس تیغه ها، کیفیت ساخت، شرایط کاری، رطوبت و مواد خورنده موجود در هوا، دمای محیط و میزان لرزش سیستم بستگی دارد. پروانه های FRP و کامپوزیتی عمر طولانی تری دارند و در برابر خوردگی مقاوم ترند. در عین حال پروانه های پلاستیکی یا فلزی در شرایط نامناسب سریع تر دچار فرسایش میشوند. عدم بالانس صحیح، شل شدن پیچ ها، تداخل جریان هوا و کارکرد در دورهای بالاتر از حد استاندارد نیز از عوامل موثر در افزایش استهلاک پروانه فن کولینگ تاور هستند.
نقش قطر و تعداد پره ها در کارایی فن برج خنک کننده
قطر پروانه تأثیر مستقیم بر حجم جابجایی هوا دارد. هرچه قطر بزرگتر باشد در دور پایین تر هوای بیشتری را جابهجا خواهد کرد. این امر موجب کاهش مصرف انرژی و افزایش کارایی میشود. تعداد پره ها نیز بر پایداری جریان هوا و میزان فشار استاتیک ایجادشده تاثیر دارد. پروانه فن با تعداد پره بیشتر، جریان هوا یکنواختتر و صدای کمتر تولید میکنند. ولی امکان فشار بار بیشتر روی موتور وجود دارد. طراحی مناسب زاویه پره، شکل آیرودینامیک و تناسب قطر و تعداد تیغه با ظرفیت برج خنک کننده راندمان واقعی پروانه را تعیین میکنند.
بررسی فن های معکوس گرد و کاربرد آن ها در شرایط خاص
فن های معکوس گرد (Reversible Fans) نوعی از پروانه فن های مورد استفاده در برخی برج های خنک کننده هستند. فن های معکوس قابلیت چرخش در دو جهت مختلف را دارند. در حالت عادی این پروانه فن ها مانند سایر فن های برج خنک کننده عمل میکنند. یعنی با ایجاد جریان هوا از پایین به بالا فرآیند تبخیر و خنک سازی آب را تسهیل میسازند. اما در شرایط خاص جهت چرخش آن ها را معکوس میگردد تا جریان هوا در مسیر مخالف حرکت کند.
مهمترین کاربرد فن های معکوسگرد در مناطق سردسیر یا در فصل زمستان است. زیرا آب موجود در پکینگ ها یا سطوح داخلی کولینگ تاور دچار یخ زدگی میشود. با معکوس کردن جهت چرخش فن هوای گرمتر داخل برج به سمت پایین هدایت شده و به ذوب شدن یخ و جلوگیری از تجمع آن کمک میکند. این کار باعث حفظ عملکرد برج خنک کننده و جلوگیری از آسیب دیدن تجهیزات داخلی میشود.
از دیگر کاربردهای فن معکوس گرد پاک سازی پکینگ ها از رسوبات سبک، گرد و غبار یا ذرات معلق اشاره کرد. چون تغییر جهت جریان هوا به خارج شدن برخی آلودگی ها کمک خواهد کرد. البته استفاده از فن های معکوسگرد نیازمند طراحی مناسب موتور، گیربکس و پروانه است تا در هر دو جهت چرخش عملکرد ایمن و پایدار داشته باشند.
فناوری های جدید در طراحی پروانه فن برج خنک کننده
در سال های اخیر پیشرفت های قابل توجهی در طراحی و ساخت پروانه فن برج های خنک کننده ایجاد شد. هدف اصلی آن ها افزایش راندمان، کاهش مصرف انرژی و کاستن سطح صدا در هنگام عملکرد بود. یکی از مهمترین پیشرفت ها به کارگیری از طراحی آیرودینامیک ایرفویل در تیغه های فن میباشد. در طراحی آیرودینامیک شکل پره ها مشابه بال هواپیما ساخته میشود. زیرا هوا با کمترین مقاومت عبور کرده و نتیجتاً حجم هوای بیشتری با مصرف انرژی کمتر جابجا خواهد شد.
از دیگر فناوری های مهم میتوان به استفاده از مواد کامپوزیتی پیشرفته مانند فایبرگلاس تقویت شده اشاره کرد. این متریال علاوه بر وزن کم مقاومت بسیار بالایی در برابر رطوبت، خوردگی و شرایط محیطی سخت دارند. البته باعث افزایش طول عمر پروانه فن برج خنک کن نیز میشوند. وزن کمتر پروانه موجب کاهش بار وارد بر موتور و گیربکس و افزایش بازده کلی سیستم خواهد شد.
سیستم های تنظیم زاویه پره ها نیز از فناوری های مدرن در طراحی پروانه فن به شمار میروند. در این سیستم ها زاویه تیغه ها متناسب با شرایط کاری برج خنک کننده تنظیم میگردد. چون باید جریان هوا و راندمان سیستم در بهترین حالت ممکن قرار گیرد.
در برخی مدل های جدید از طراحی ماژولار تیغه ها به کار گرفته میشود. به این معنا که پره ها به شکل جداگانه به هاب مرکزی متصل هستند. در صورت آسیب دیدگی باید تنها همان پره را تعویض کرد. این موضوع باعث کاهش هزینه های تعمیر و نگهداری میشود.
در مجموع ترکیب طراحی آیرودینامیک پیشرفته، بهره گیری از مواد سبک و مقاوم و بهره گیری از فناوری های تنظیم و بالانس دقیق موجب شده پروانه های فن مدرن در برج خنک کننده عملکردی بهینهتر، صدای کمتر و مصرف انرژی پایینتری نسبت به مدل های قدیمی داشته باشند.
نکات مهم در نگهداری و بالانس پروانه فن برج خنک کننده
برای نگهداری صحیح پروانه فن باید به طور منظم وضعیت تیغه ها، هاب مرکزی و اتصالات بررسی شود. تمیزکاری تیغه ها و حذف رسوبات باعث حفظ راندمان سیستم میشود. بالانس پروانه یکی از مهم ترین موارد در جلوگیری از لرزش، استهلاک بلبرینگ ها و افزایش عمر موتور هست. از ضروری ترین نکات نگهداری باید به استفاده از ابزار بالانس حرفه ای، اطمینان از سفتی پیچ ها، بررسی تاب برداشتگی تیغه ها و تنظیم دقیق زاویه پره اشاره کرد. بعد از هر سرویس یا تعویض قطعه کنترل دوباره بالانس الزامی است.
خرید پروانه فن مناسب از تهویه دماگستر
شرکت تهویه دماگستر یکی از تأمین کنندگان معتبر قطعات برج های خنک کننده در ایران است. دماگستر در زمینه طراحی، تولید و عرضه تجهیزات برج خنک کننده فعالیت دارد. معمولاً انواع پروانه های فایبرگلاس (FRP)، آلومینیومی، پلاستیکی و کامپوزیتی ایرفویل را با ابعاد و مشخصات متفاوت متناسب با مدل و ظرفیت برج ارائه میدهد.
در هنگام خرید پروانه فن از تهویه دماگستر باید به موارد زیر توجه کنید:
- قطر و تعداد پره ها متناسب با کولینگ تاور موجودتان انتخاب شود.
- جنس پروانه بر اساس شرایط کاری و محیطی تعیین گردد.
- نوع اتصال به هاب و موتور مطابق با مدل فن و برند برج بررسی شود.
- از فروشنده درخواست گواهی بالانس دینامیک و استاتیک کنید
- در صورت نیاز امکان سفارش سازی قطر و زاویه پره ها وجود دارد
تهویه دماگستر خدمات پس از فروش، آموزش نصب، و تأمین قطعات یدکی مانند هاب و پیچ تنظیم زاویه پره ها را نیز ارائه میدهد. برای انتخاب مشخصات کولینگ تاور را قبل از خرید با کارشناسان این شرکت در میان بگذارید. برای کسب اطلاعات بیشتر به سایت دماگستر به نشانی https://dama-goostar.ir مراجعه نمایید.
